心电图检查

正常心电活动起源于窦房结

(一)常规心电图导联

1.肢体导联 为从人体额面探查心电活动的导联,有双极肢导联和加压单极肢导联。

①双极肢导联(标准导联Ⅰ、Ⅱ、Ⅲ)

②加压单极肢导联(aVR、aVL、aVF)



双极肢导联连接法
导联名称 正极(探查电极) 负极
左上肢 右上肢
左下肢 右上肢
左下肢 左上肢



加压单极肢导联连接法
导联名称 简写 探查电极位置
加压单极右上肢导联 aVR 右上肢
加压单极左上肢导联 aVL 左上肢
加压单极左下肢导联 aVF 左下肢

  导线连接方法: 红色导线-右上肢 黄色导线-左上肢 兰色导线-左下肢 顺时针 黑色导线-右下肢

胸导联
导联符号 探查电极位置
V1 胸骨右缘第4肋间
V2 胸骨左缘第4肋间
V3 V2与V4连线中点
V4 左锁骨中线平第5肋间
V5 左腋前线上与V4同一水平
V6 左腋中线上与V4同一水平



(二)心电图的各波及间期的意义与正常范围

1.正常心电图的各波及间期的名称和意义

①P波:是由心房激动所产生。

②P—R间期:为心房开始除极到心室开始除极的时间,反映电活动从心房到心室的传导时间。P开始-R开始

③QRS波群:是由心室激动所产生,代表全部心室肌除极时的电位变化和时间。

④S-T段:为心室除极刚结束到复极前的一段无明显电位变化的短暂时间。S结束-T开始

⑤T波代表心室复极时的电位变化和时间。

⑥Q-T间期:为心室从激动开始到复极结束的整个心电活动时间。Q开始-T结束

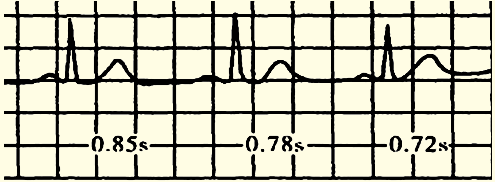

正常心电图

2.心电图各波、段、间期正常范围

心电图各波、段、问期正常范围

标准肢导联 加压肢导联 胸导联
P波 方向 Ⅰ直立
Ⅱ直立
Ⅲ直立、双相、平坦或倒置
aVR倒置
aVL直立、双相、平坦或倒置
aVF直立
V1~2直立、双相、平坦或倒置
V3~6直立
振幅 <0.25mV <0.20mV
时间 ≤O.11s
P-R间期 0.12~O.20s
   振幅 深度小于同导联R波的1/4,aVR导联例外,可呈Qr波
Q波 时间 <0.04s
R波 振幅 Rl<1.5mv RaVR<0.5mV
RaVL<1.2mV
RaVF<2.0mV
RV1<0.7mV
RV5<2.5mV
RV1+SV5<1.2mV
RV5+SVl<4.0mV(男)
<3.5mV(女)
S波 波型   V1~2呈rS或QS型
V3~4呈RS型
V4~5望qRS、RS、qR或R型
QRS波群 时间 0.06~O.10s
S-T段 抬高 ≤0.1mV V1~2≤O.2mV
v3~4≤0.3mV
v5~6≤0.1mV
压低 <0.05mV
T波 方向 Ⅰ直立
Ⅱ直立
Ⅲ直立、双相、平坦或倒置
aVR之倒置
aVL直立、双相、平坦或倒置
aVF直立、双相、平坦或倒置
V1~2直立、双相、平坦或倒置
V3~6直立
振幅 大于同导联R波的1/1O
U波 方向 与T波一致
振幅 0.05~0.2mV
时间 0.O9~O.34s

例题:

1.心电图检查时红色导联线应连接在(A)

A.右上肢  B.右下肢  C.左下肢  D.胸前  E.左上肢

2.探查电极置于左锁骨中线平第五肋间的胸导联为(D)

A.V1  B.V2  C.V3  D.V4  E.V5

3.正常心电图中由心房激动产生的波是:(A)

A.P波  B.Q波  C.R波  D.T波  E.U波

4.属于正常心电图范围的是(D)

A.P波0.30mV  B.P-R间期0.25s  C.S-T段标准导联0.2mV D.T波振幅大于同导联R波的1/10  E.U波与T波相反
